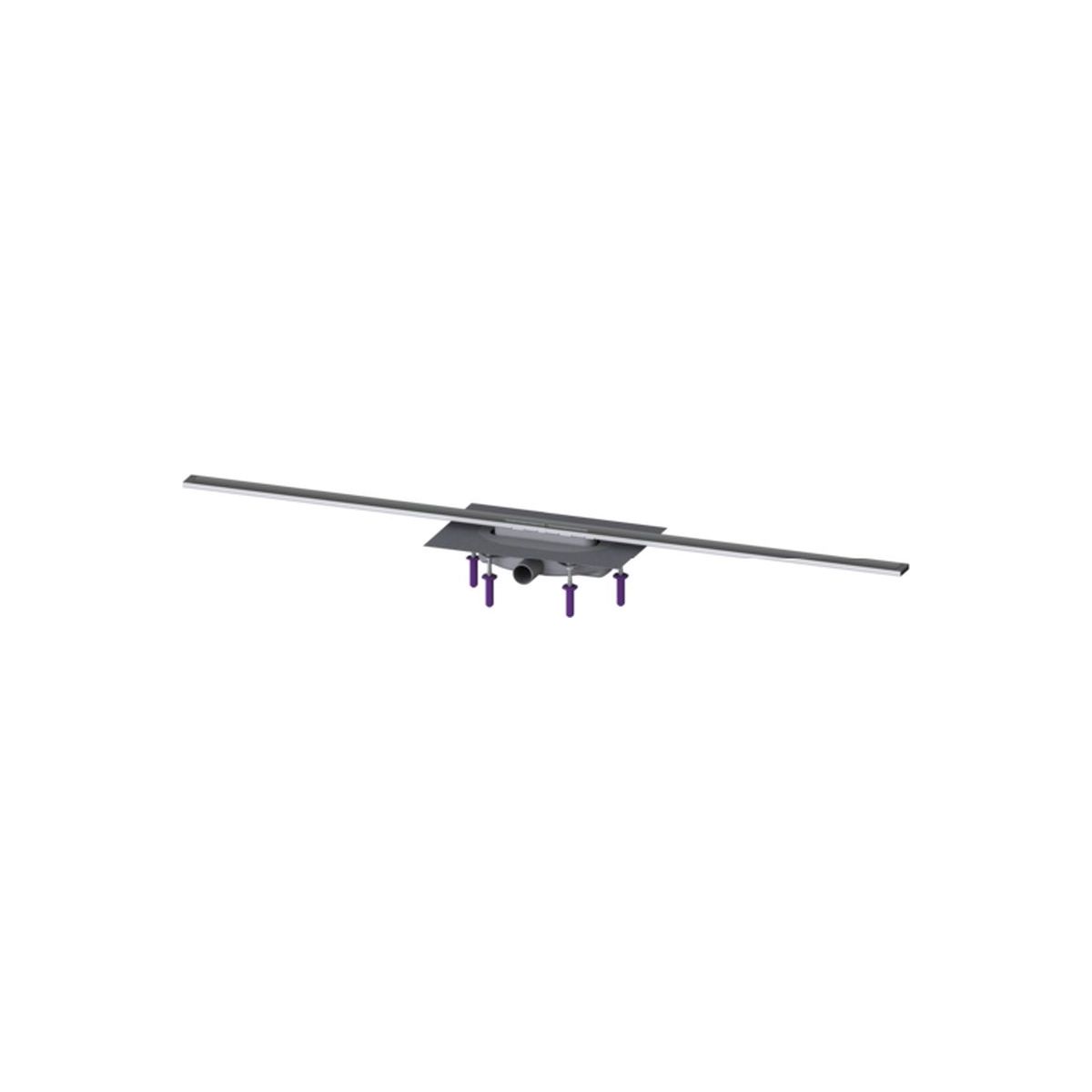

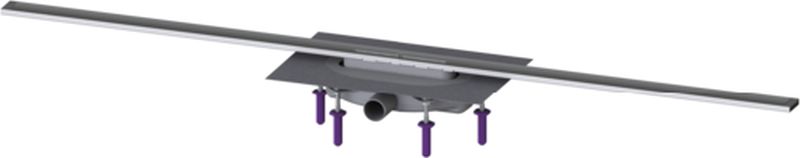

Úzky odtok Linearis Infinity na inštaláciu v jednej rovine s podlahou je vhodný na lineárne odvodnenie v domácich a priemyselných interiéroch. Odtokový profil z nehrdzavejúcej ocele 1.4404 (V4A) možno predĺžiť rovno alebo s tromi uhlovými prvkami (30°, 45° a 90°). Telo z PP je vybavené izolátormi hluku a vibrácií (čapy). Odtok má zacvakávaciu prírubu s továrensky namontovanou hydroizolačnou podložkou v súlade s normami EN 1253-1 a DIN 18534-1-W3-I. Profil odtoku možno v zacvakávacej prírube pozdĺžne a priečne posunúť, aby sa vyrovnali stavebné tolerancie. S mechanickým sifónom Megastop. Otvorený odtokový otvor pre presakujúcu vodu zabraňuje zaplavovaniu tesniacej plochy v dôsledku pretečenia.

Konštrukcia

- sifónový lapač: Megastop (mechanický)

- typ tesnenia: továrenská tesniaca rohož (fzmu) podľa DIN 18534

Trieda vodotesnosti podľa DIN 18534-1 : W0-I

Všeobecné vlastnosti:

- nominal size (DN): 40

Rozmery: (185 mm), (185 mm), (185 mm), (185 mm):

- dĺžka: 264 mm

- šírka: 111 mm

- min. inštalačná výška: 264 mm: 60 mm

Nádrž:

- menovitá veľkosť odtoku (DN): 40

- menovitá veľkosť odtoku (DA): 40

Nádrž/základné teleso:

- materiál telesa vpustu: PP

- variant výtoku: bočný

Vlastnosti krytu:

- typ krytu: kryt z nehrdzavejúcej ocele

- materiál krytu: nerezová oceľ V4A

- min. výška plášťa: 11 mm

- max. hrúbka podlahy: 25 mm

- trieda zaťaženia: 4,5 mm: K 3 (EN 1253-1)

- dĺžka: 1 400 mm

- šírka: 45 mm

- povrch: nehrdzavejúca oceľ, kartáčovaný povrch

- uzamykanie: vložené

Tvar krytu: štvorcový

- prietokový výkon (l/s) s 10 mm prepadom: 0,2 l/s

- prietok (l/s) s 20 mm prepadom: 0,4 l/s
