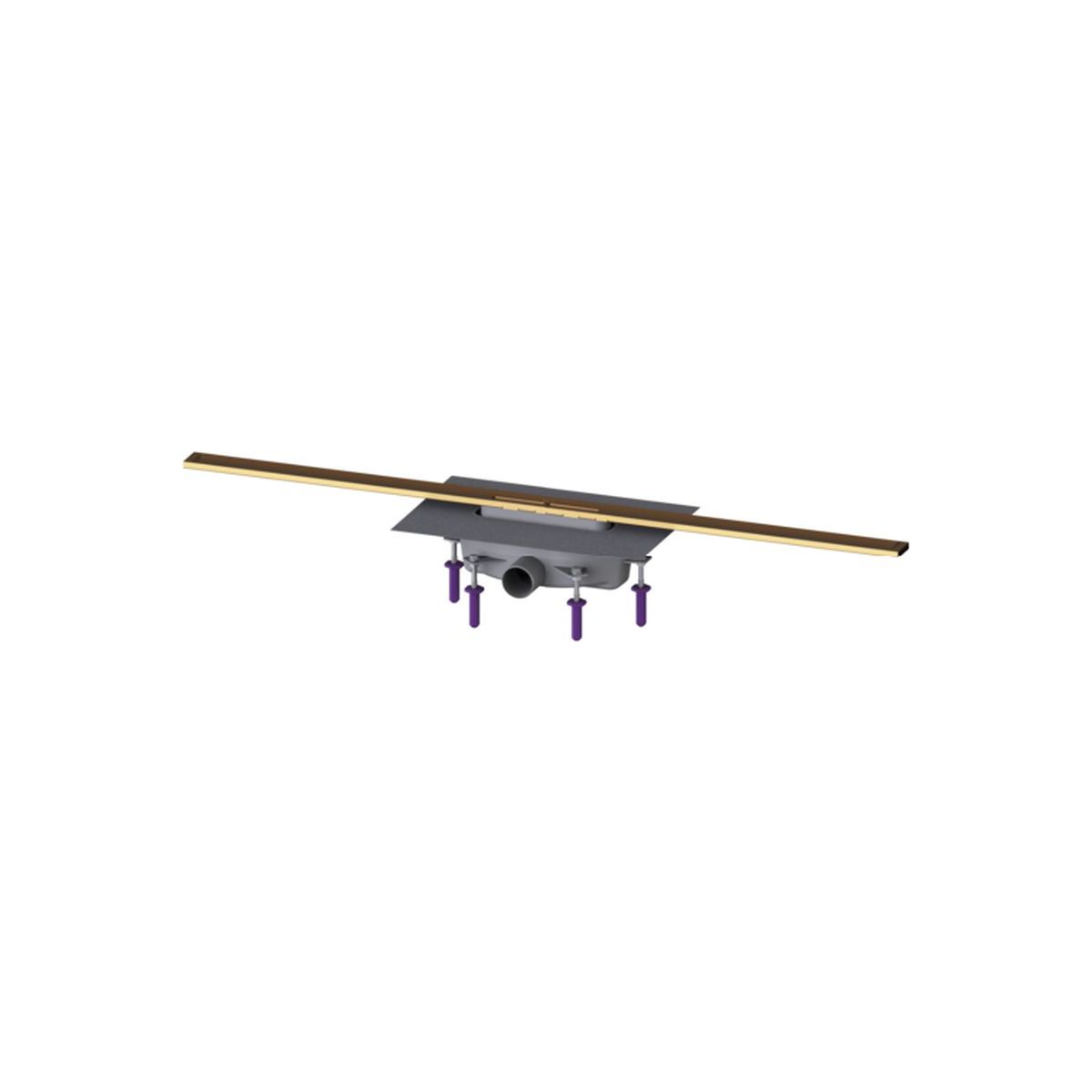

Úzky lineárny odtok Linearis Infinity určený na montáž v jednej rovine s podlahou je vhodný na lineárne odvodňovanie v domácnostiach a priemyselných priestoroch. Profil odtoku z nehrdzavejúcej ocele 1.4404 (V4A) je možné predĺžiť priamo alebo pomocou troch uhlových prvkov (30°, 45° a 90°). Telo z PP je vybavené akustickými a antivibračnými izolátormi (kolíky). Odtok má prírubu so západkovým uzáverom s továrensky namontovanou hydroizolačnou rohožou v súlade s normami PN-EN 1253-1 a DIN 18534-1-W3-I. Profil odtoku je možné v prírube so západkovým uzáverom posúvať pozdĺžne aj priečne s cieľom kompenzovať stavebné tolerancie. So sifónom s vodnou uzáverou 50 mm. Otvorený odtokový otvor pre presakujúcu vodu zabraňuje zaplaveniu tesniacej plochy v dôsledku pretečenia.

Vyhotovenie:

- sifón: s vodnou uzáverou 50 mm

- typ tesnenia: továrensky namontovaná tesniaca rohož (fzmu) podľa DIN 18534

Trieda vodotesnosti podľa DIN 18534-1: W0-I

- výška vodnej uzávery: 50 mm

Všeobecné vlastnosti:

- menovitý priemer (DN): 50

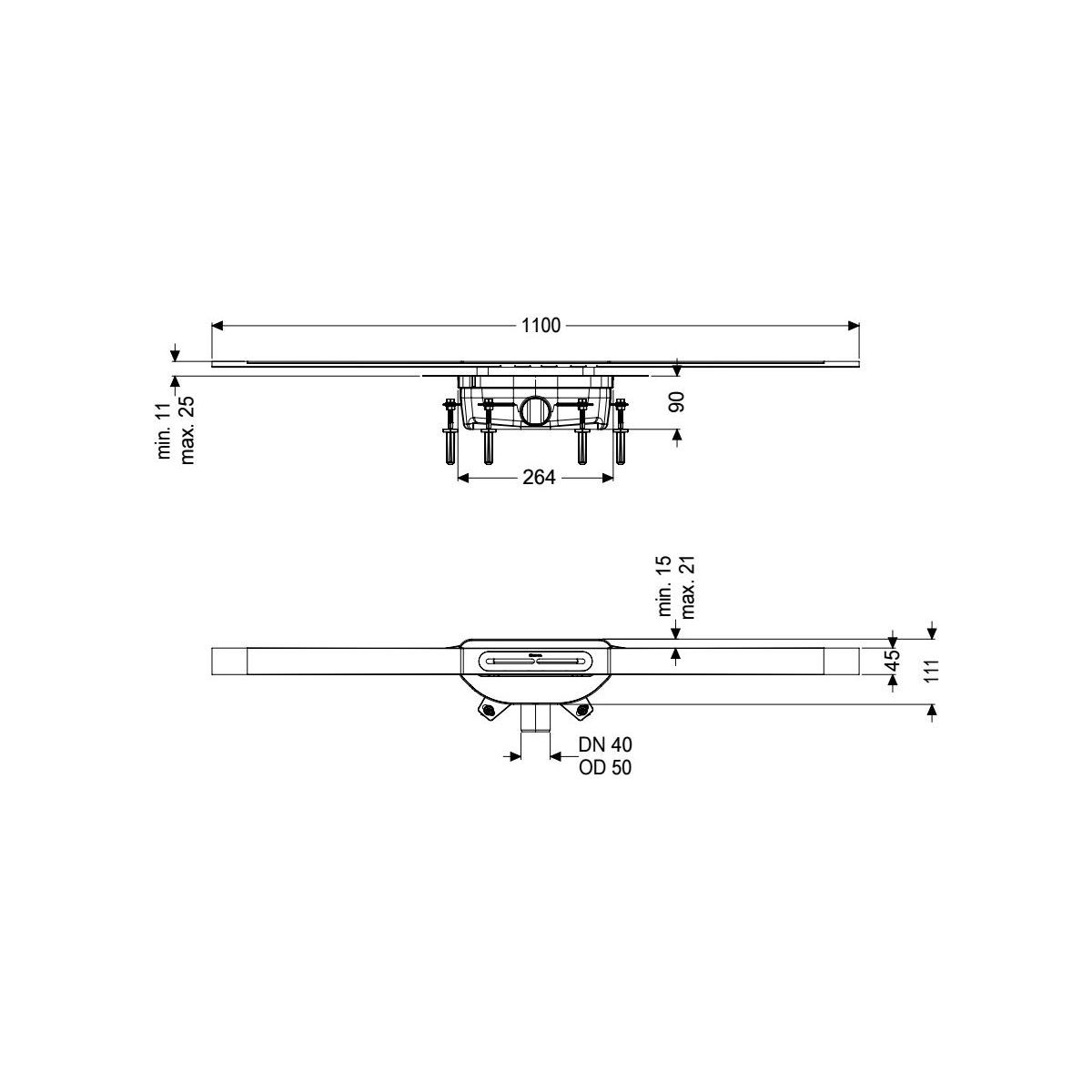

Rozmery:

- dĺžka: 264 mm

- šírka: 111 mm

- minimálna montážna výška: 90 mm

Zásobník:

- menovitý priemer odtoku (DN): 50

- menovitý priemer odtoku (DA): 50

Zásobník / základné telo:

- materiál telesa vpusty: PP

- variant prípojky: bočná

Vlastnosti veka:

- typ poklopu: poklop z nehrdzavejúcej ocele

- materiál veka: nehrdzavejúca oceľ V4A

- minimálna výška krycej vrstvy: 12 mm

- max. hrúbka podlahy: 25 mm

- trieda zaťaženia: K 3 (EN 1253-1)

- dĺžka: 1 100 mm

- šírka: 45 mm

- povrch: brúsený povrch v odtieni Bronze

- uzáver: zasúvací

Tvar základne: štvorcový

- prietok (l/s) pri prepadovej výške 10 mm: 0,6 l/s

- prietok (l/s) pri prepadovej výške 20 mm: 0,8 l/s
