Geberit Duofix podomietková konštrukcia pre nástennú misu 111.796.00.1
Opis výrobku
Skrytá WC jednotka Geberit Duofix Sigma 8 cm je kompletná a mimoriadne robustná WC jednotka určená na ľahkú inštaláciu. Je to efektívne, časovo odolné a v mnohých kúpeľniach osvedčené riešenie, ktoré umožňuje skryť to, čo by v miestnosti nemalo nutne pútať pozornosť. Systém skrytej inštalácie opticky zväčší vašu kúpeľňu (najmä pri splachovači s hrúbkou len 8 cm) a poskytne vám ďalší priestor pre váš vlastný dizajn. Vďaka odolnosti základných komponentov a jedinečnej konštrukcii je montáž a údržba systému mimoriadne rýchla a jednoduchá.
Použitie
- pre ľahké konštrukcie
- na inštaláciu do deliacich stien s čiastočnou výškou alebo výškou miestnosti
- pre závesné WC misy s pripojovacími rozmermi podľa EN 33:2011

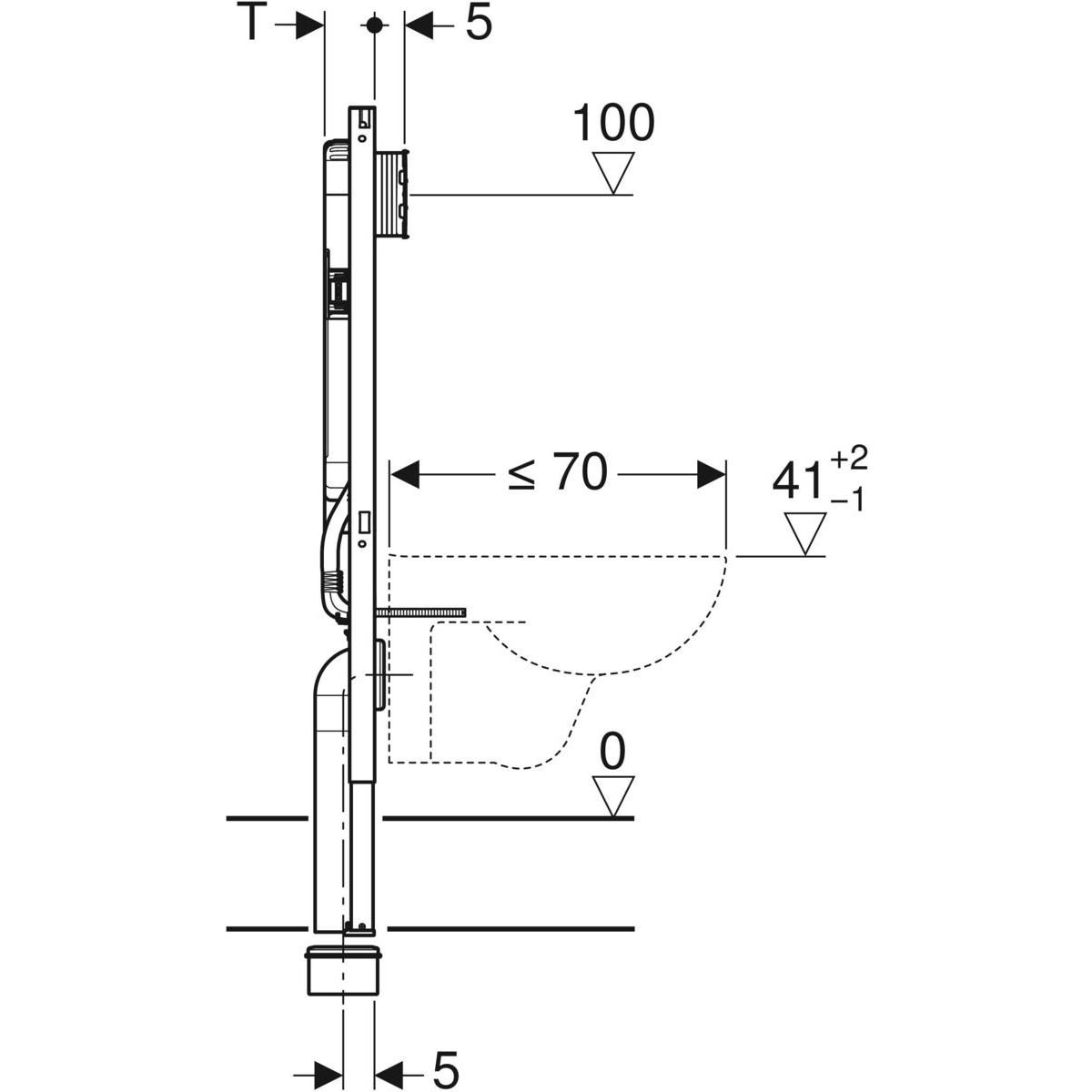

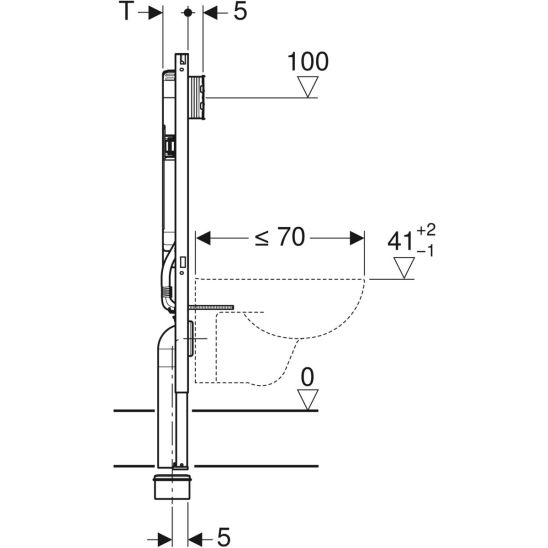

- pre závesné WC misy s dĺžkou do 70 cm
- pre jednoduché splachovanie, dvojité splachovanie a alebo splachovanie s funkciou stop

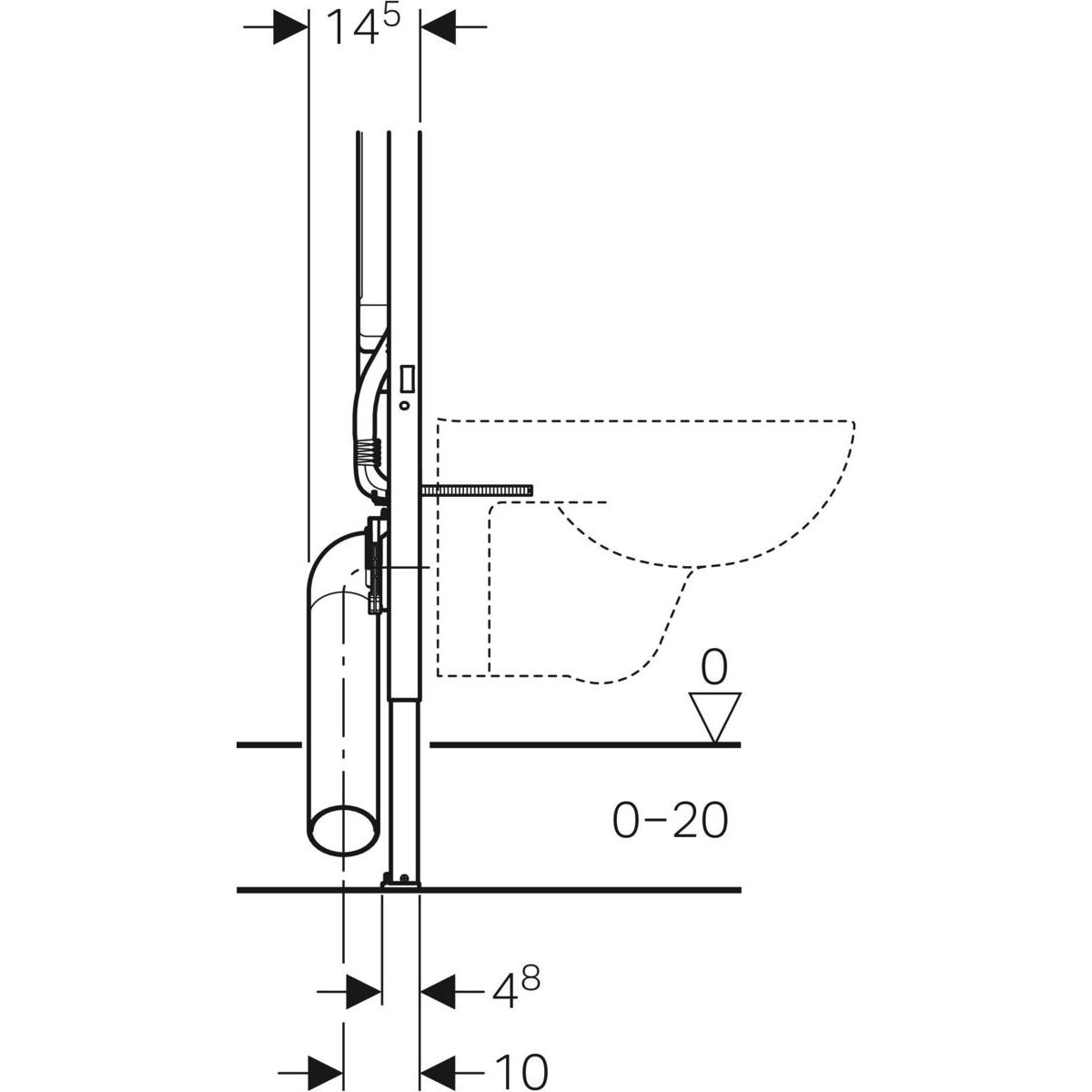

- pre výšku podlahy 0-20 cm
Technické údaje
- tlak 10-1000 kPa
- maximálna teplota vody 25 °C
- továrenské nastavenie pre splachovacie množstvá 6 a 3 l
- rozsah nastavenia množstva splachovania s veľkým objemom vody 4,5 / 6 / 7,5 l
- rozsah nastavenia splachovania s malým množstvom vody 3 - 4 l
Charakteristika
- séria 2016
- samonosný rám s práškovou povrchovou úpravou
- rám s predvŕtaným otvorom ø 9 mm na upevnenie na drevenú konštrukciu
- rám určený pre WC misy s malou styčnou plochou (v prípade robustného obkladu steny)
- pozinkované montážne nohy
- plynulé výškové nastavenie podpier montážnych nôh
- montážne nožičky so samosvornou funkciou
- hĺbka nôh vhodná na montáž do U-profilov UW 50 a systémových líšt Geberit Duofix
- beznástrojové, hĺbkovo nastaviteľné upevnenie odtokového kolena
- predĺžené odtokové koleno, na pripojenie v podlahe
- zvukotesné upevnenie pripojovacieho kolena
- skrytá nádržka s čelným ovládaním
- skrytá nádržka s polypropylénovou izoláciou
- v prípade továrenského nastavenia je možné okamžité opätovné spláchnutie
- montáž a údržba skrytej splachovacej nádržky bez použitia náradia
- prípojka vody vľavo hore
- ochranný kryt revízneho otvoru chráni pred vlhkosťou a nečistotami
- ochranný kryt sa dá skrátiť, aby sa naň zmestili ovládacie tlačidlá pod omietku
- s ochrannou rúrkou na rýchle pripojenie vody pre WC Geberit AquaClean
- s možnosťou upevnenia elektrickej prípojky
- hodí sa k ovládacím tlačidlám pod omietku: Sigma, Sigma01,Sigma 10, Sigma 20, Sigma 21, Sigma 30,Sigma 30 1M, Sigma 50, Sigma 60 , Sigma 70, Sigma 80,
Rozsah dodávky
- vodovodná prípojka R 1/2", typ MF, s integrovaným uhlovým ventilom a ovládacím gombíkom
- ochranný kryt kontrolného otvoru
- 2 dištančné držiaky
- súprava na pripojenie WC, ø 90 mm
- prípojné koleno 90° PE-HD, ø 90 mm
- násuvný adaptér, PE-HD, ø 90 / 110 mm
- 2 ochranné kryty
- 2 závitové tyče M12
- upevňovacie príslušenstvo
