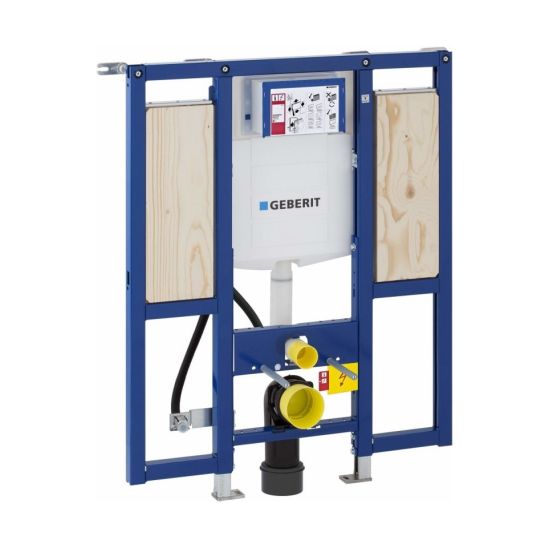

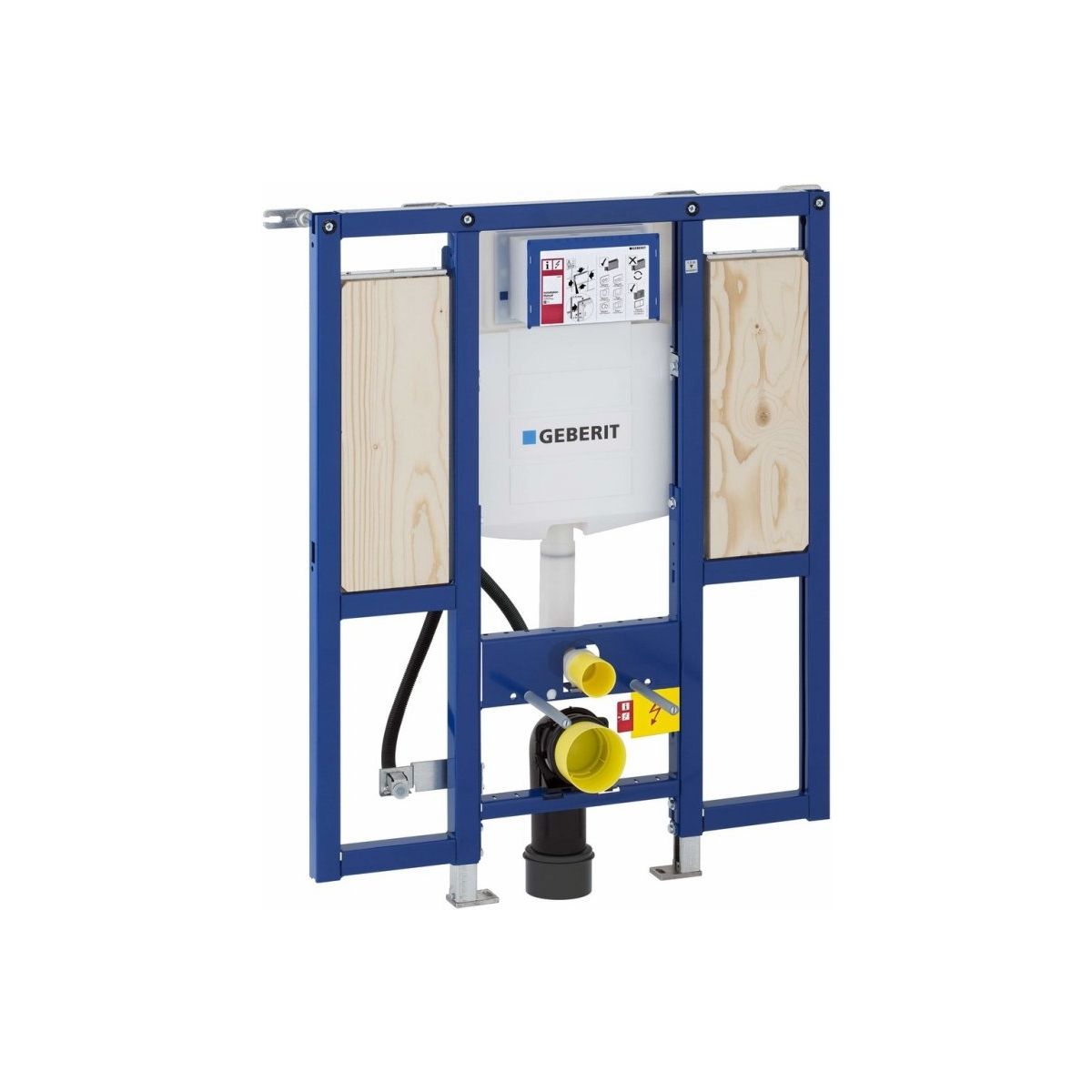

Geberit Duofix podomietková konštrukcia pre nástennú misu pre zdravotne postihnutých 111.375.00.6

Opis

Použitie:

- pre kovové a drevené konštrukcie stien

- pre steny systému Geberit Duofix

- na inštaláciu do deliacich stien s čiastočnou výškou alebo výškou miestnosti

- na montáž do stien s kovovými stĺpikmi vo výške miestnosti s prepojením medzi úrovňou prednej a zadnej steny

- do výšky vrstvy podlahy 0 - 25 cm

- na upevnenie zábradlia a držadiel

- na zavesenie misiek

Technické údaje:

- tlak 10-1000 kPa

- max. teplota vody 25 °C

- výrobné nastavenie množstva splachovacej vody 6 l / 3 l

- rozsah nastavenia množstva splachovacej vody 4 l / 4,5 l / 6 l / 7,5 l

- rozsah nastavenia množstva vody na spláchnutie pri nízkom množstve vody 2-4 l

- prietok pri 3 baroch 0,16 l/s

- minimálny prietokový tlak 10 kPa

- návrhový prietok 0,09 l/s

- materiál: oceľ

Charakteristika

- séria 2025

- statický samonosný rám, chránený proti korózii práškovou farbou

- rám pre závesné WC misy s pripojovacími rozmermi podľa EN 33 a s predĺžením až do 70 cm

- výška zavesenia WC misy sa dá nastaviť počas montáže WC stojana, rozsah nastavenia 41-46 cm

- s výsuvnou doskou na bočné upevnenie nad prvkom na kovové alebo drevené profily alebo na konštrukčné prvky Geberit Duofix

- otočné nožičky, vhodné na montáž do U-profilov UW 50 a UW 75

- pätky sa dajú namontovať do systémovej lišty Geberit Duofix bez použitia náradia, bez ďalších komponentov

- pozinkované montážne pätky, chránené proti korózii, protišmykové

- pripojovacie koleno s variabilnou montážnou hĺbkou bez použitia náradia, rozsah nastavenia 45 mm

- skrytá splachovacia nádržka Geberit Sigma 12 cm, s polystyrénovou izoláciou

- pre čelné ovládanie, vhodné pre jednoduché splachovanie, dvojité splachovanie a splachovanie s funkciou stop

- v prípade továrenského nastavenia je možné okamžité opätovné spláchnutie

- montáž a servisné práce na skrytej splachovacej nádržke bez použitia náradia

- pripojenie vody vzadu alebo hore uprostred

- ochranný kryt revízneho otvoru, možno ho skrátiť, chráni pred vlhkosťou a nečistotami

- montážna doska z dyhovaného dreva, vyrobená z vodovzdornej preglejky

- trieda materiálu B2 podľa DIN 4102-1 alebo trieda materiálu D-s2, d0 podľa EN 13501-3

- trieda emisií formaldehydu A podľa EN 1084 alebo trieda E 1 podľa EN 13936

- s ochrannou hadicou pre prívodné alebo pripojovacie potrubie WC Geberit AquaClean

- pripojenie elektrickej prípojky a Power & Connect Box

- vodovodná prípojka R 1/2", typ MasterFix a MeplaFix, s integrovaným uhlovým ventilom a gombíkom

- ochranný kryt kontrolného otvoru

- 4 dištančné držiaky

- súprava na pripojenie WC, ø 90 mm

- pripojovací ohyb 90° z PE-HD, ø 90 mm

- násuvný adaptér PE-HD, ø 90 / 110 mm

- upevňovacie a ochranné materiály
