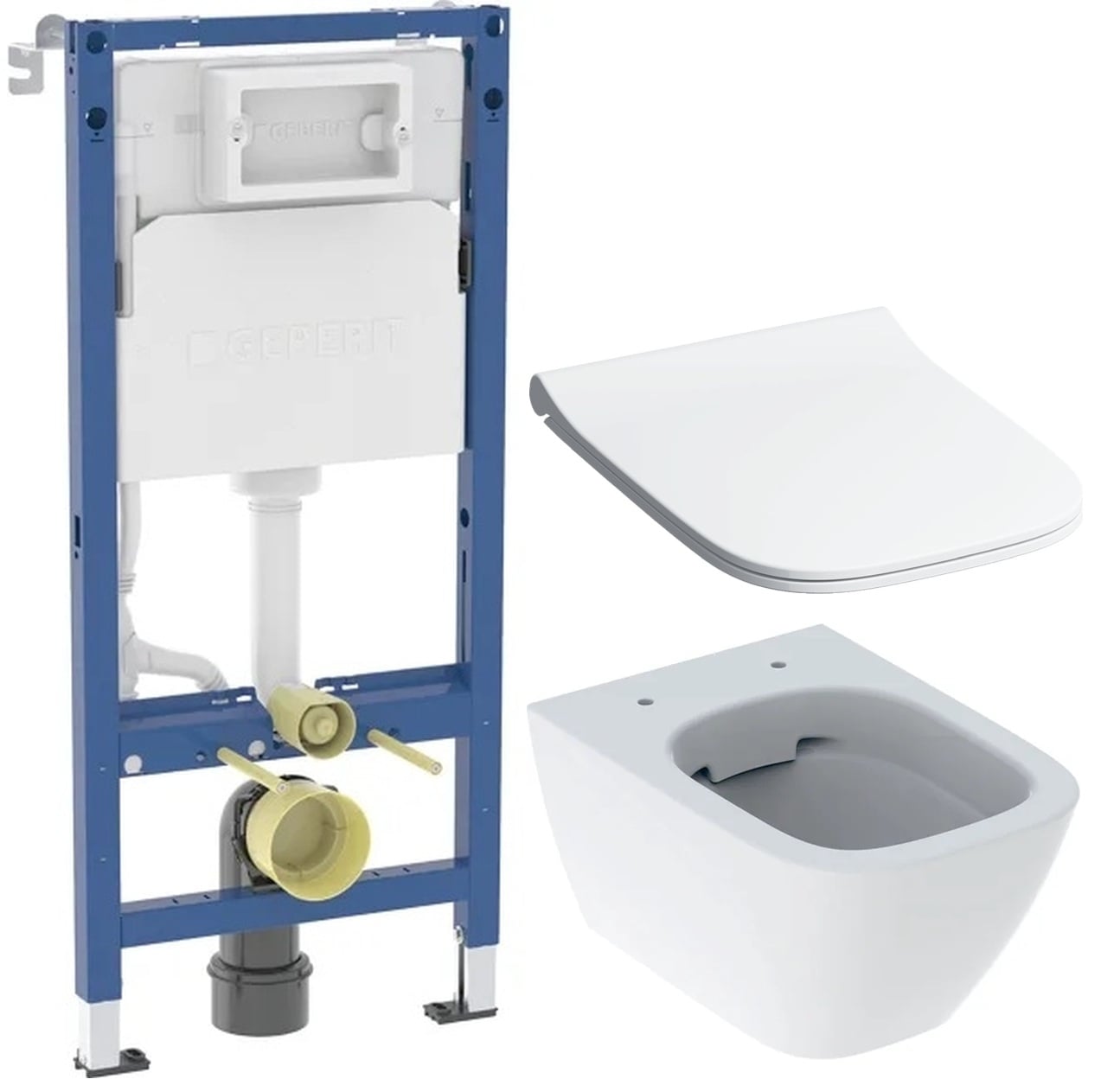

Súprava WC misa Geberit Smyle 500.379.01.1, podomietková konštrukcia Geberit Duofix 111.170.00.2, 500.240.01.1

Závesný rám Geberit Duofix Delta je dodávaný s montážnymi konzolami, ktoré sú súčasťou balenia, čím sa eliminuje potreba ich samostatného dokupovania. Tento samonosný rám je určený pre montáž do ľahkých konštrukcií (sadrokartón) a zaručuje stabilné zavesenie závesnej misy s hmotnosťou do 400 kg. Konštrukcia je vybavená splachovacím mechanizmom Delta s plnou izoláciou proti kondenzácii, ktorý sa ovláda z prednej strany a je kompatibilný výlučne s ovládačmi zo série Geberit Delta. V originálnom balení sa okrem spomínaných distančných konzol nachádzajú aj všetky potrebné pripojovacie rúrky, odtokové koleno, závitové tyče M12 a sada upevňovacích prvkov. Sada však neobsahuje splachovacie tlačidlo ani tlmiacu podložku, ktoré je potrebné vybrať individuálne podľa vlastných estetických a technických potrieb.

Použitie

- pre kovové a drevené konštrukčné steny

- na montáž do inštalačných stien s čiastočnou výškou alebo výškou miestnosti

- na montáž do priečok s výškou miestnosti

- pre výšku podlahových vrstiev 0–20 cm

- pre závesné WC misy s dĺžkou do 70 cm

Technické údaje

- tlak 10–1000 kPa

- max. teplota vody 25 °C

- výrobné nastavenie množstva splachovacej vody 6 l / 3 l

- rozsah nastavenia splachovania veľkým množstvom vody 4 l / 4,5 l / 6 l / 7,5 l

- rozsah nastavenia splachovania malým množstvom vody 2–4 l

- prietok pri 3 bar 0,16 l/s

- minimálny prietokový tlak 10 kPa

- výpočtový prietok 0,09 l/s

- materiál: oceľ

Charakteristika

- séria 2025

- statický samonosný rám, chránený proti korózii práškovým náterom

- rám pre závesné WC misy s pripojovacími rozmermi v súlade s normou EN 33 a výsuvom do 62 cm

- alternatívna poloha upevnenia distančnej podpery

- plastové nožičky

- hĺbka pätiek vhodná na montáž do profilov U UW 50

- pozinkované montážne nohy chránené proti korózii

- pripojovacie koleno s možnosťou montáže bez použitia náradia

- podomietková splachovacia nádrž Geberit Delta 12 cm s izoláciou proti kondenzácii

- s ovládaním vpredu, vhodná pre jednofázové, dvojfázové splachovanie a splachovanie s funkciou „stop“

- pri továrenských nastaveniach je možné okamžité opätovné splachovanie

- prípojka vody zozadu alebo hore uprostred

- s ochranným puzdrom pre prívod vody k umývacím toaletám Geberit AquaClean a pre pripojovacie potrubie

- upevnenie elektrického pripojenia

Rozsah dodávky

- vodovodná prípojka R 1/2", typu MasterFix a MeplaFix, s integrovaným uhlovým ventilom a adaptérnym krúžkom

- ochranný kryt revízneho otvoru z polystyrénovej peny

- 2 distančné kolíky

- 2 dištančné konzoly

- pripojovacia sada k WC, ø 90 mm

- 90° pripojovacie koleno z PE-HD, ø 90 mm

- prechodka z PVC, ø 90 / 100 mm

- upevňovacie a ochranné materiály
